מתקן מעבר גשר גלילים “ברוקלין ” מק”ט UGO-A-112

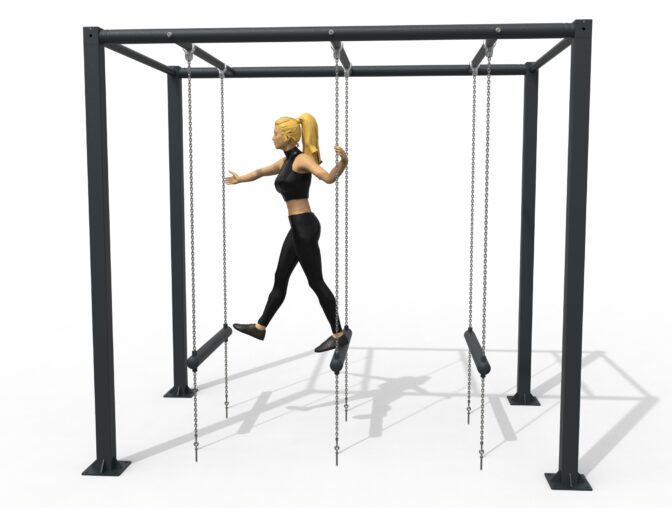

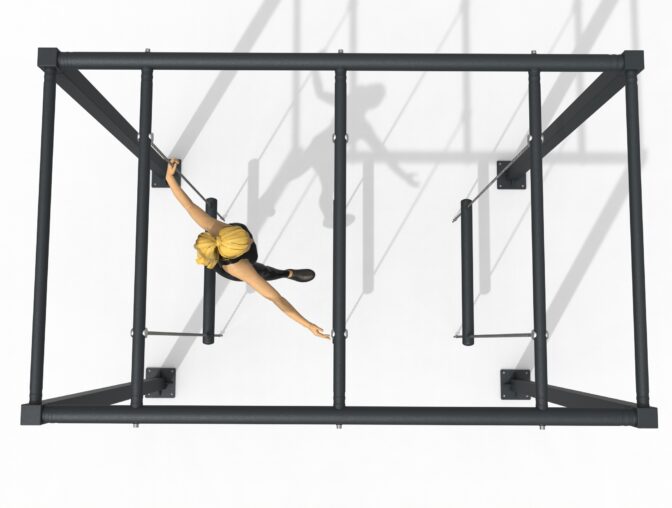

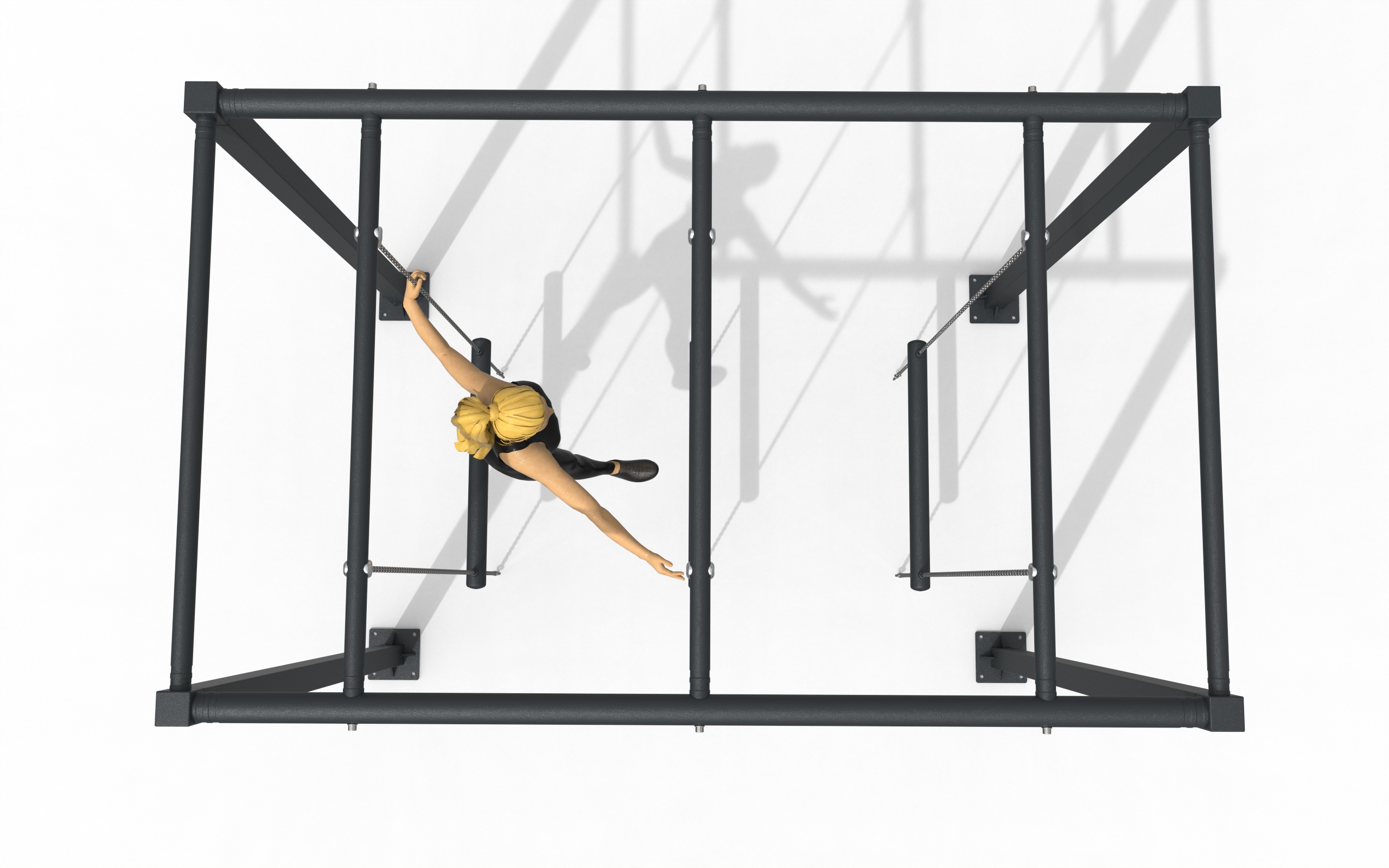

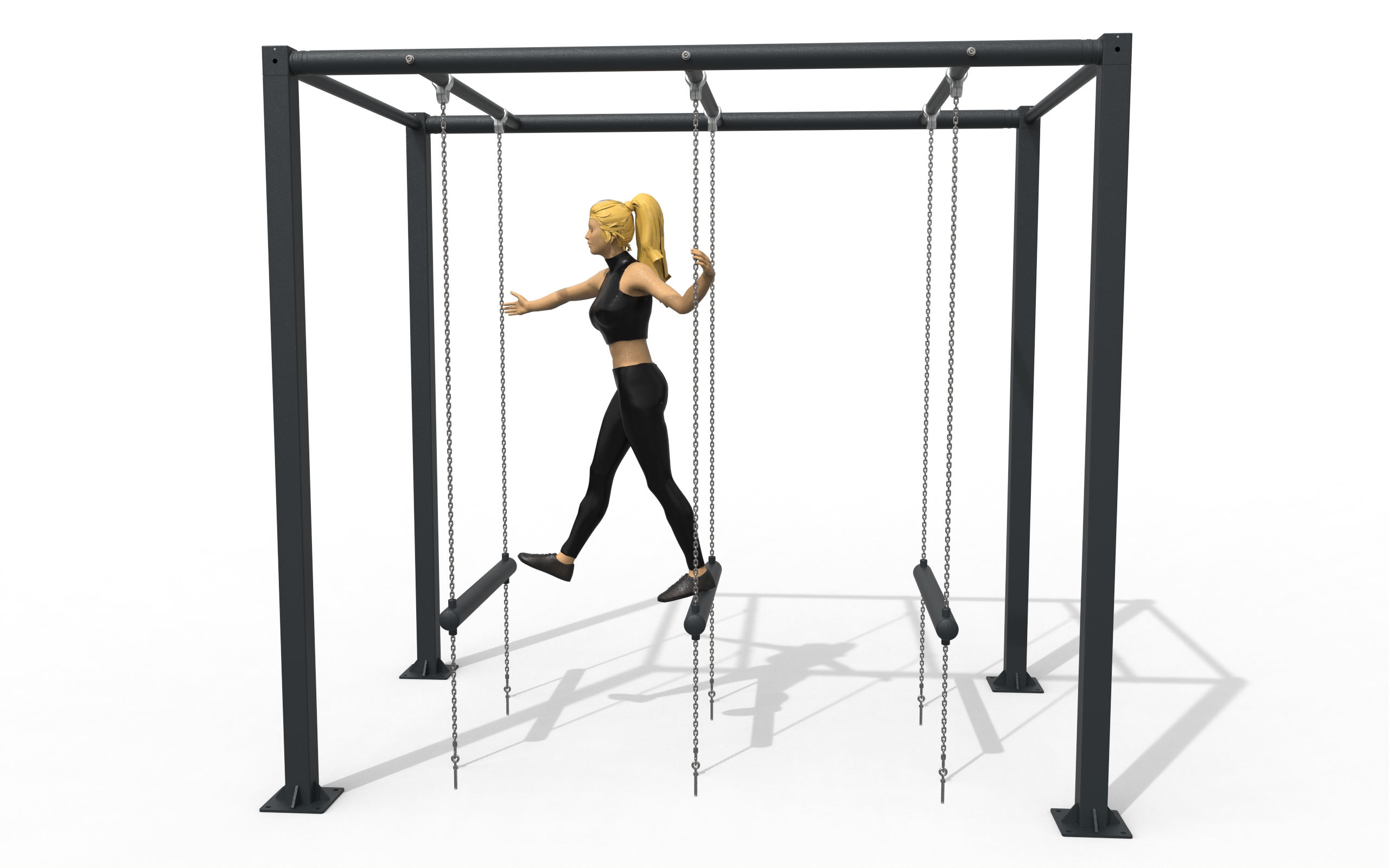

מקטע נינג’ה “גשר ברוקלין “, של חב’ מתקן גן בע”מ, הבנוי בצורת מלבן וכולל 4 עמודים מרכזיים מפלדה בגובה 2.80 מ’ ובקוטר 101 מ”מ ובעובי 4 מ”מ המעוגנים למשטח בטון בעזרת 8 עוגני חץ,
צינור פלדה עגול בהיקף היוצר את צורת מלבן , בקוטר 89 מ”מ ובעובי 4 מ”מ מחובר לעמודים המרכזיים ,
כל החיבורים יכוסו בכיסוי פלסטיק בצבע שחור למראה אסטטי , למקטע מחוברים בצורה קבועה 5 קורות עשויות מפלדה בקוטר 60 מ”מ ובעובי 4 מ”מ, לחיבור הגלילים , גלילי הגשר עשיות מצינור פלדה בקוטר 89 מ”מ ומצופה במרקם גרגירי למניעת החלקה באורך 80 ס”מ, ויחובר לקורה בעזרת שני חבקי אלומיניום ושני שרשראות 8 מ”מ ,”הגשר מעוגן ” לרצפה בעזרת שרשרת נירוסטה בעובי 8 מ”מ , בגובה משתנה 30-40 ס”מ מהקרקע ויאפשר מעבר מאלמנט אחד לבא אחריו למקטע 3 גלילים של “גשר “ברוקלין”

שרירים מעורבים
