מתקן גשר קורות “טרפז” לולייני מק”ט UGO-A-111

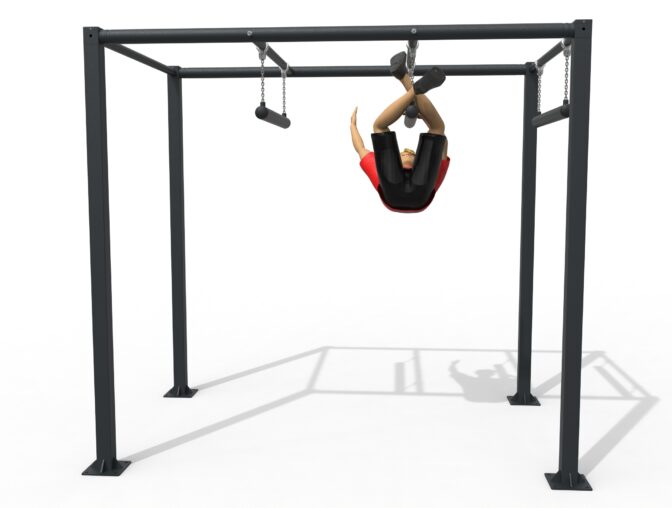

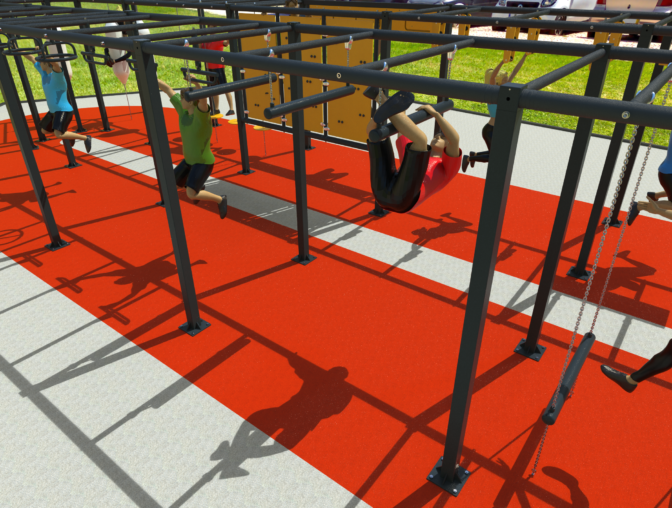

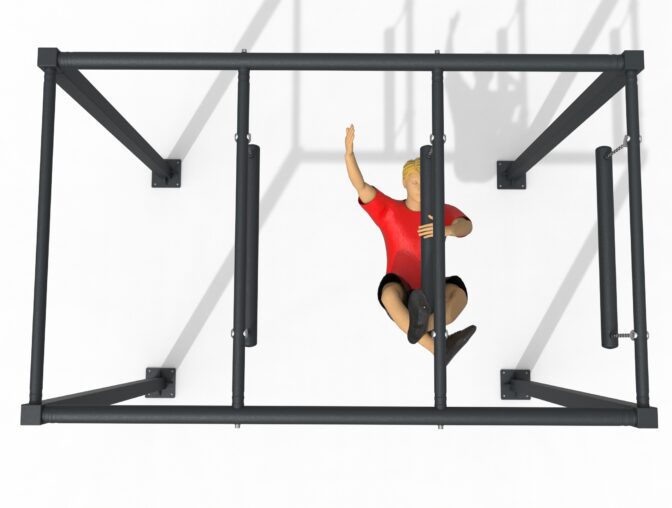

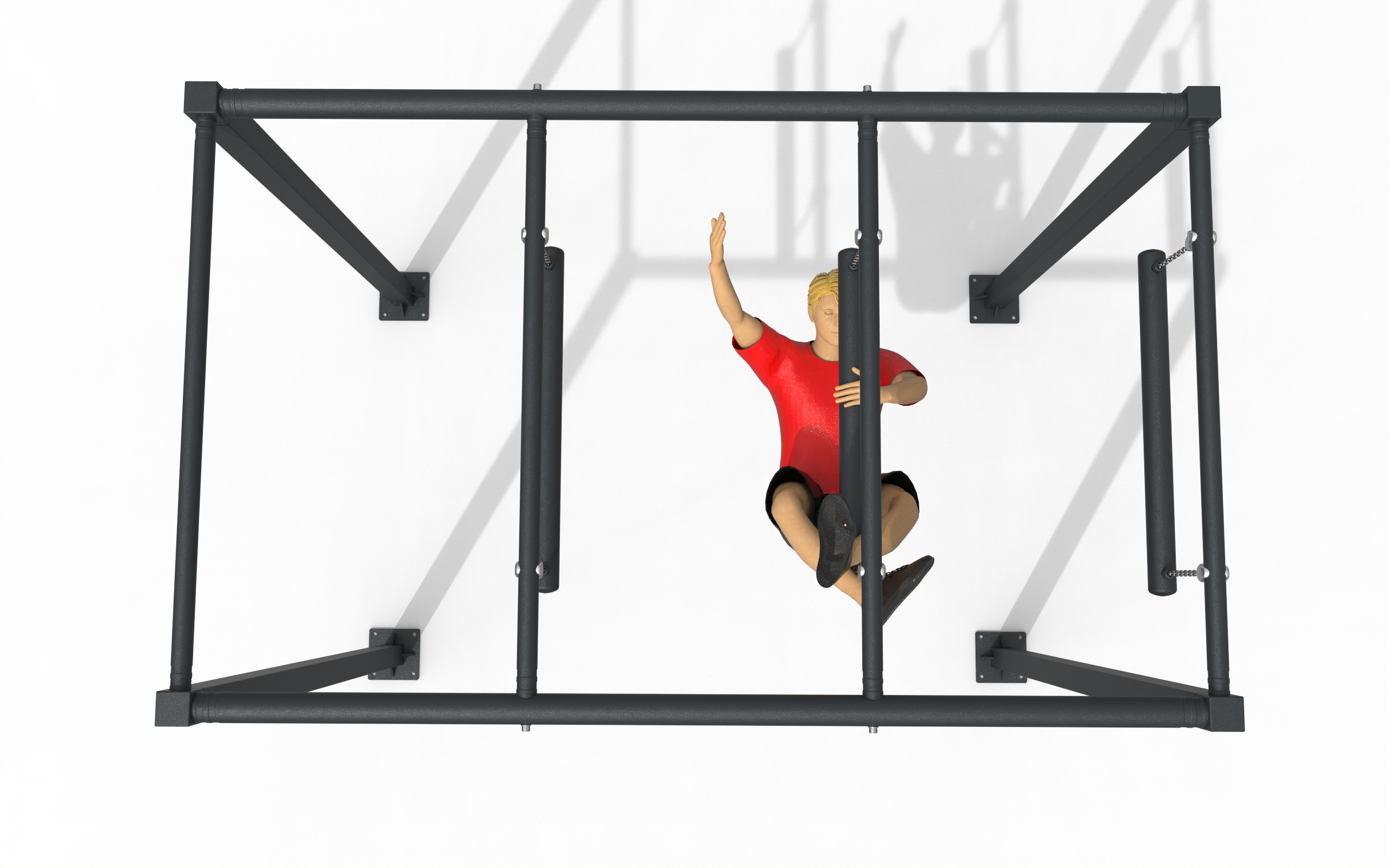

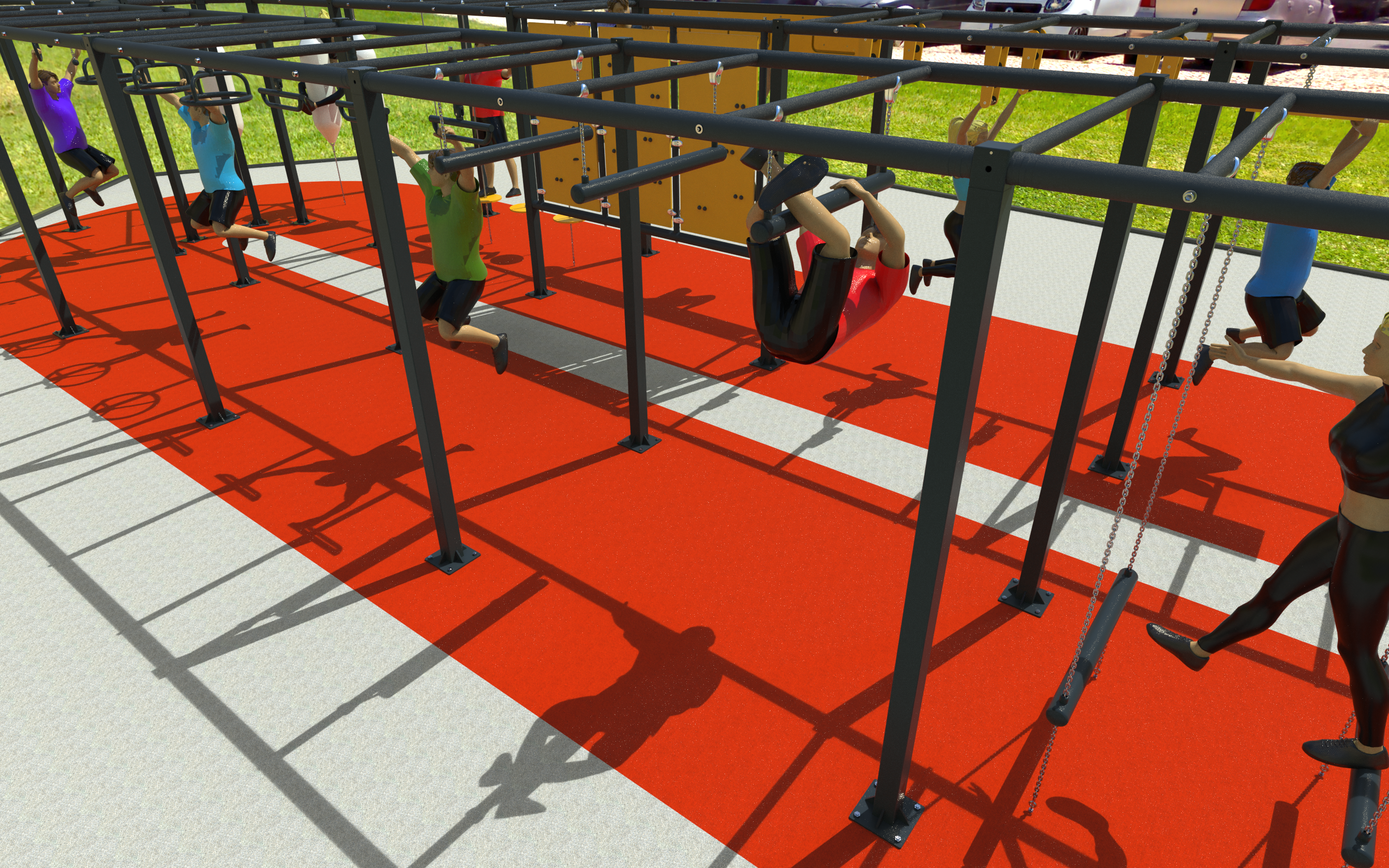

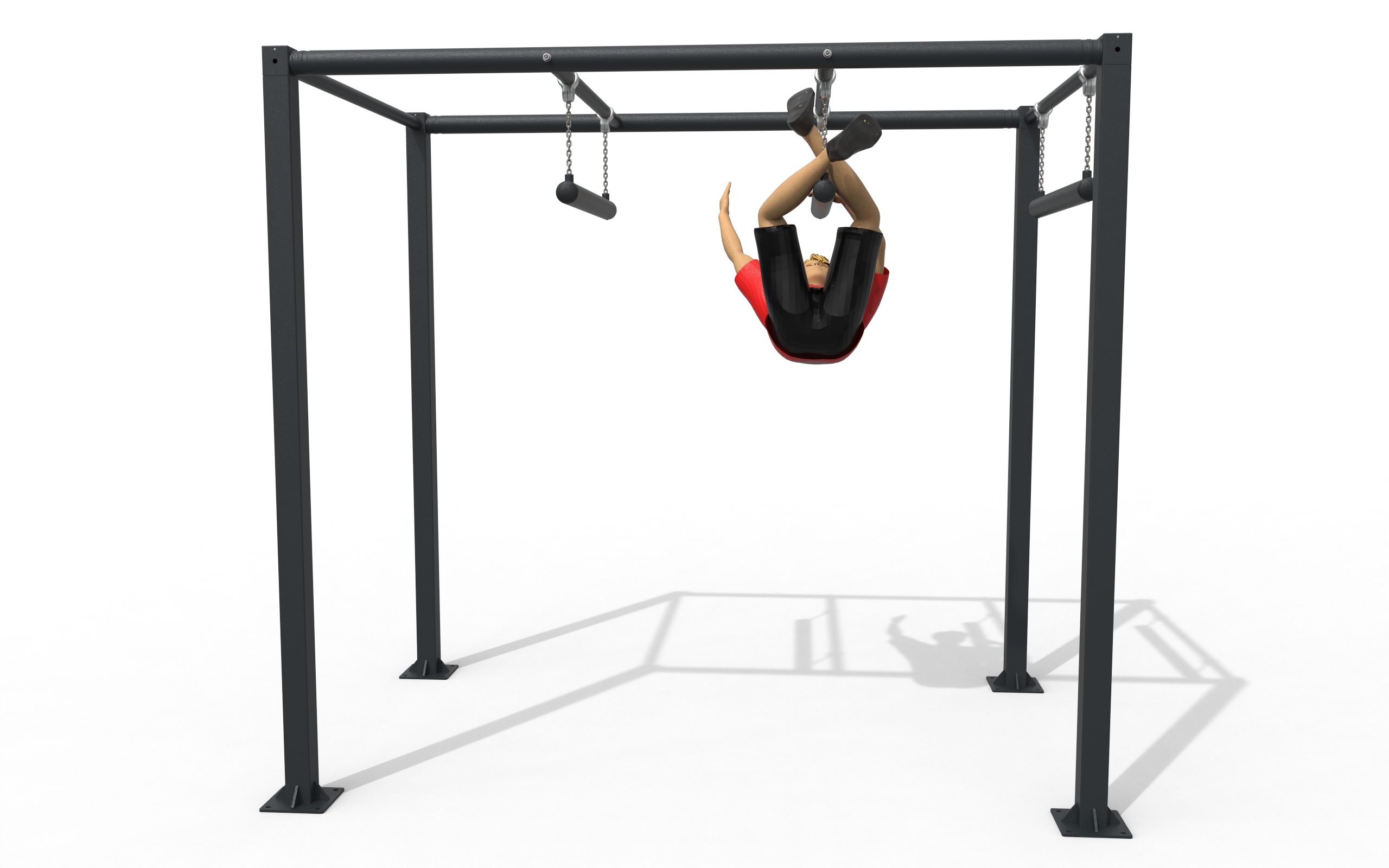

מקטע נינג’ה “טרפז – לולייני “, של חב’ מתקן גן בע”מ בע”מ, הבנוי בצורת מלבן , קורת פלדה מעוגל בהיקף יוצרת את צורת המלבן ,בקוטר 101 מ”מ ובעובי 3 מ”מ מחובר לעמודים המרכזיים בצורת “סולם” ישר באורך 4 מ’ , צינור פלדה ישר היוצר את צורת ה”סולם” , בקוטר 60 מ”מ ובעובי 3 מ”מ מחובר לעמודים המרכזיים, העמודים המרכזיים עשויים פלדה בגובה 2.80 מ’ ובקוטר 89 מ”מ ובעובי 3 מ”מ המעוגנים למשטח בטון בעזרת 8 עוגני חץ, כל החיבורים יכוסו בכיסויי פלסטיק בצבע שחור למראה אסטטי , למקטע מחוברים בצורה קבועה 4 קורות עשויות מפלדה בקוטר 60 מ”מ ובעובי 4 מ”מ, לחיבור אלמנטים במכשול, על כל קורה יחובר אלמנט “טרפז” עשוי מתכת עם שכבת “אנטי סליפ” כולל הגנת , UV, גליל הטרפז באורך 80 ס”מ בקוטר 89 ס”מ ובעובי 4 מ”מ , אלמנט הגשר ה”טרפז” הלולייני, יחובר לקורה בעזרת שני חבקי אלומיניום בקוטר 60 מ”מ ושתי שרשראות נירוסטה, ויאפשר מעבר מאלמנט אחד לשני בעזרת הידיים, למקטע 3 סגמנטים של “טרפז לולייני “.

שרירים מעורבים
