מתקן לוחות “גבינה” מרחפות מק”ט UGO-A-108

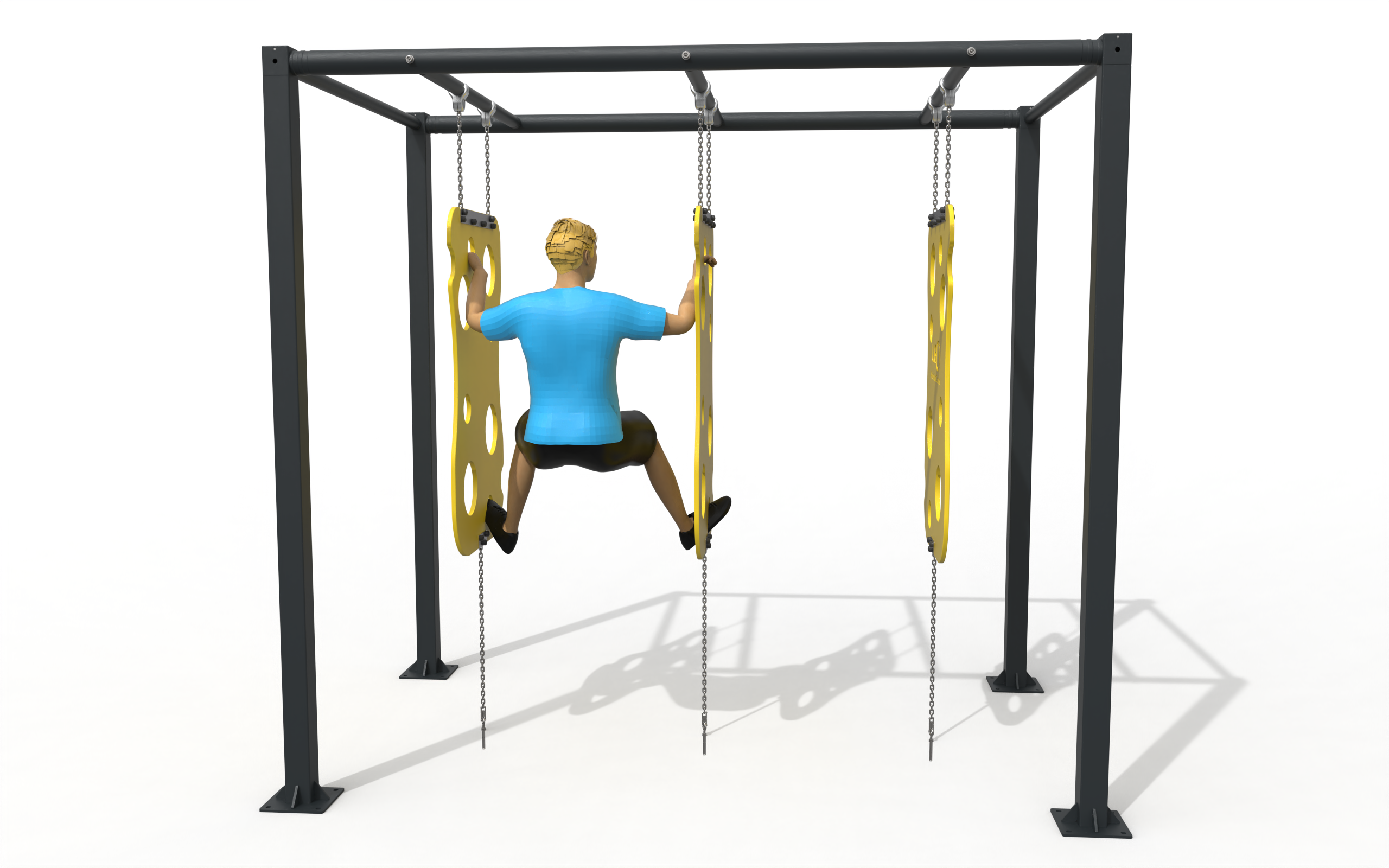

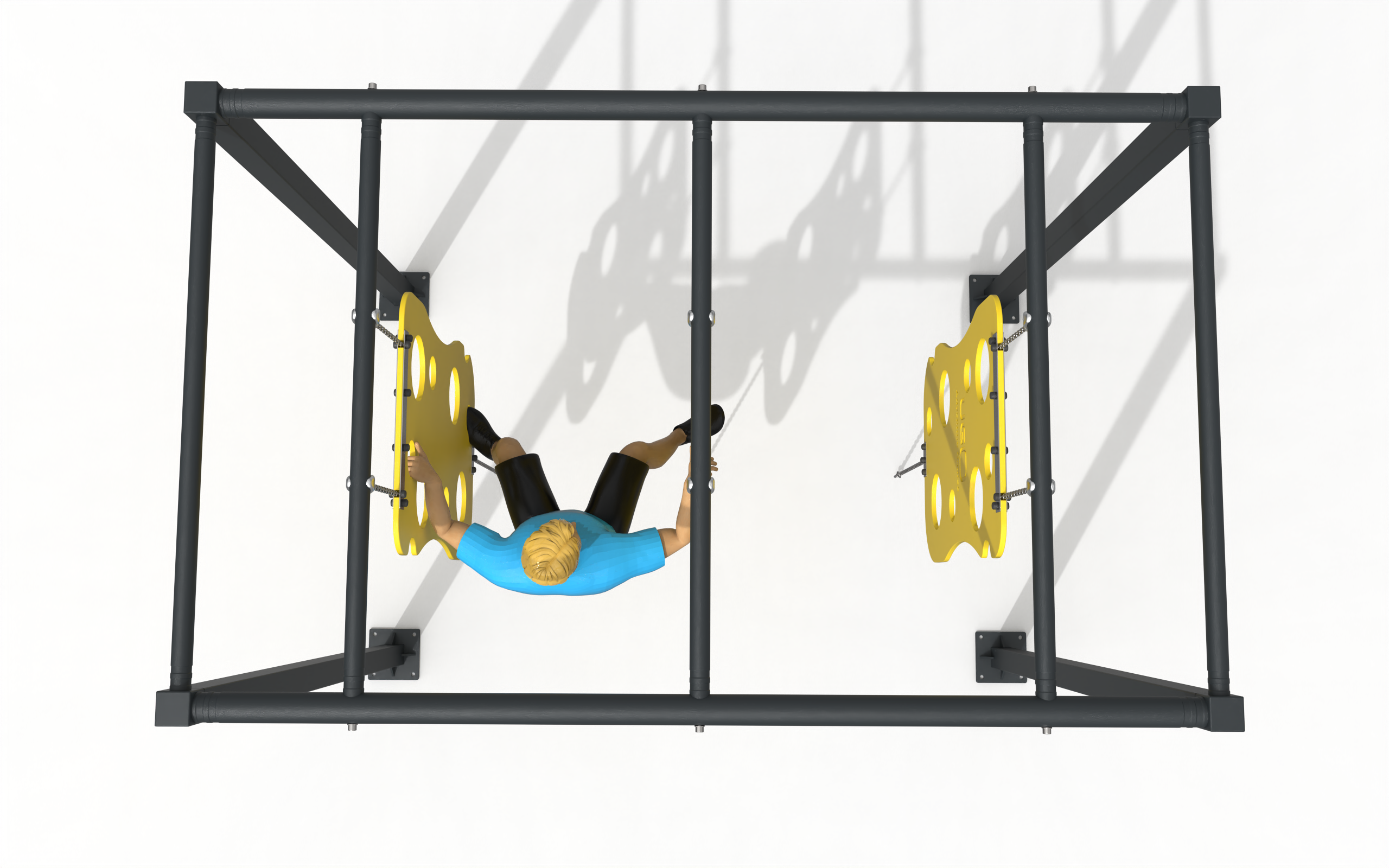

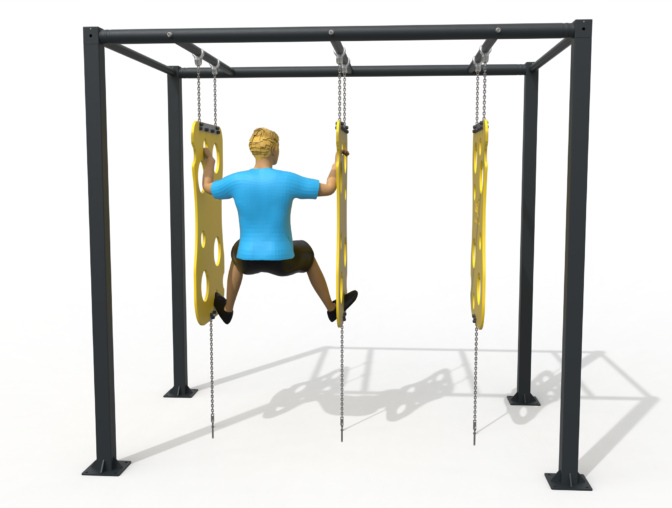

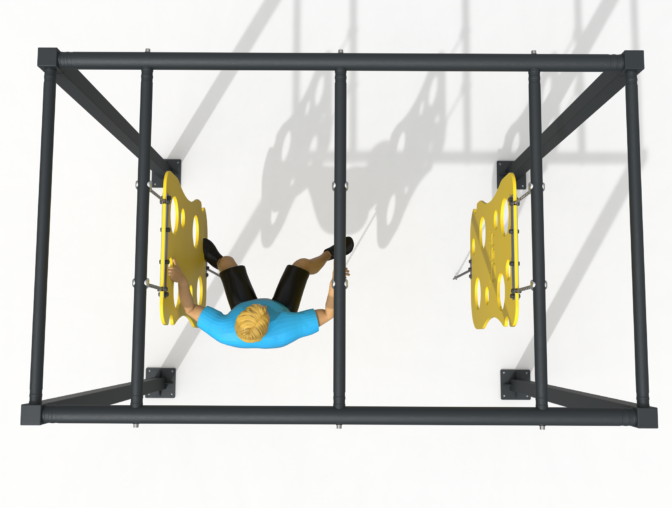

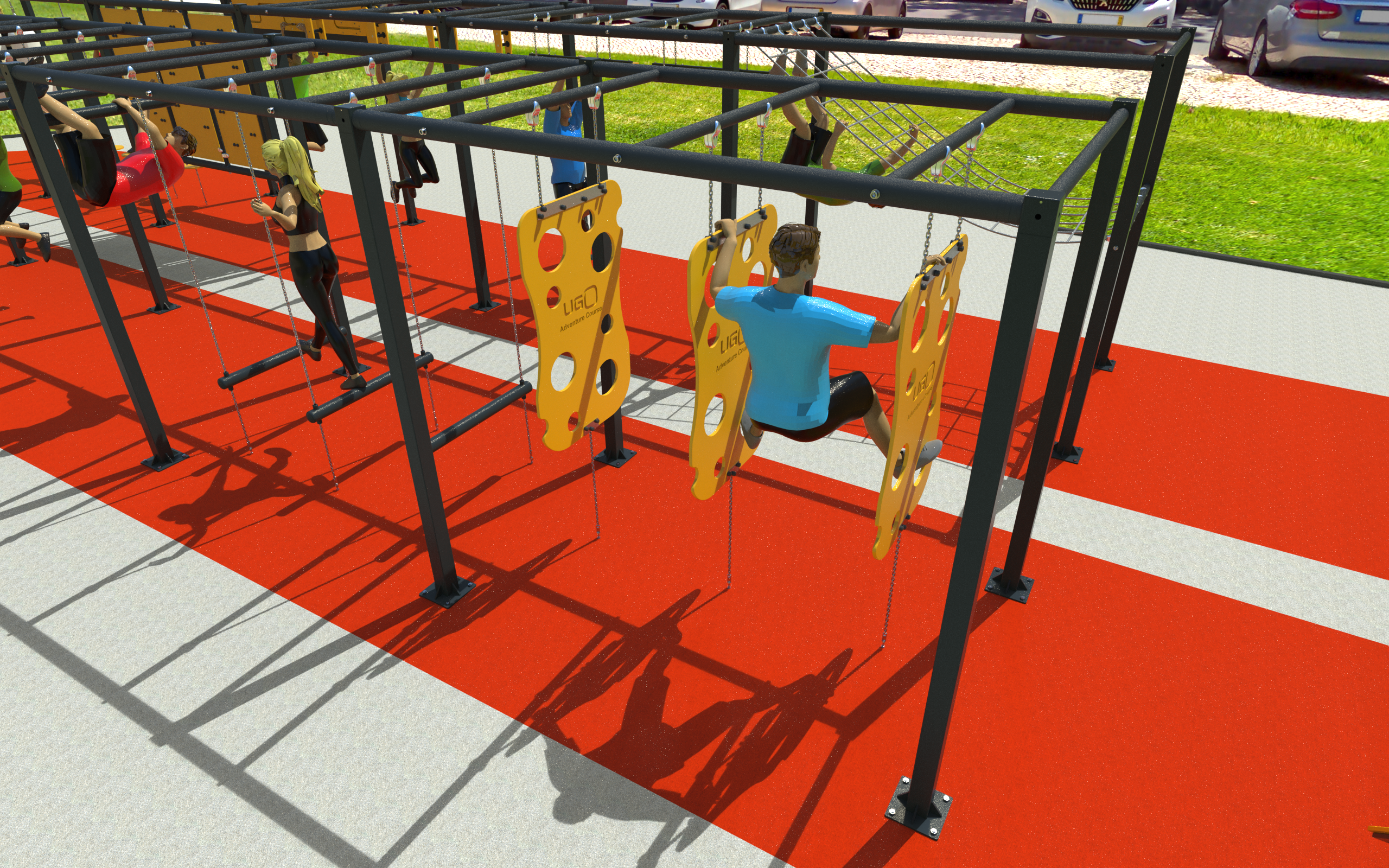

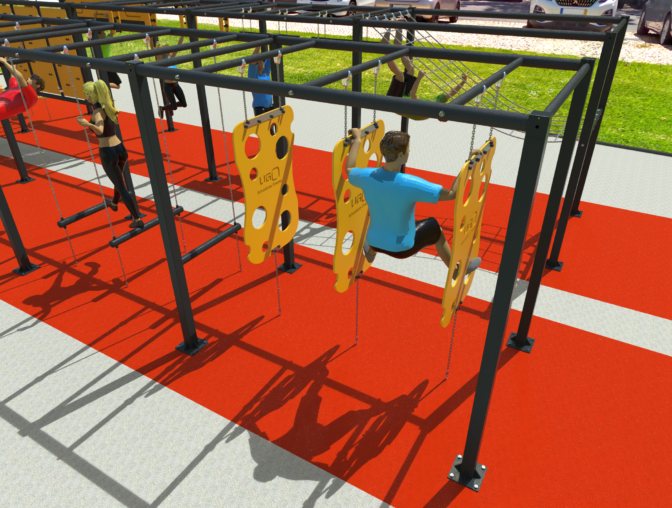

מקטע נינג’ה “לוחות גבינה” של חב’ מתקן גן בע”מ, הבנוי בצורת מלבן, וכולל 4 עמודים מרכזיים מפלדה בגובה 2.80 מ’ ובקוטר 101 מ”מ ובעובי 4 מ”מ המעוגנים למשטח בטון בעזרת 6 עוגני חץ,
צינור פלדה מרובע בהיקף היוצר את צורת מלבן, בקוטר 89 מ”מ ובעובי 3 מ”מ מחובר לעמודים המרכזיים ,כל החיבורים יכוסו בכיסויי פלסטיק ייעודיים בצבע שחור למראה אסטטי , למקטע מחוברים בצורה קבועה 5 קורות עשויים מפלדה בקוטר 60 מ”מ ובעובי 4 מ”מ , לחיבור הלוחות, על כל קורה יחובר לוח גבינה, העשויה מפלטת HDPE בגודל 120*180 ס”מ ובעובי 19 מ”מ חתוך באמצעות לייזר בצורת “גבינה שוויצרית ” , הלוח מחובר לקורה בעזרת שני חבקי אלומיניום ושתי שרשראות נירוסטה בעובי 8 מ”מ בקצוות השרשרת מובנה בורג חיבור 12 מ”מ לקיבוע מאובטח , בשתי קצותיו, הפנל יקובע לרצפה בעזרת שרשרת נירוסטה נוספת בעובי 8 מ”מ בקצוות השרשרת מובנה עוגן 14 מ”מ המקובע ליסוד בטון – למקטע 3 לוחות של “דלתות גבינה”.

שרירים מעורבים
